Як правильно зробити димохід для газового котла: технічні вимоги та етапи професійного монтажу

Безпека експлуатації газового обладнання в житлових будинках безпосередньо залежить від герметичності системи видалення диму та стабільності повітряної тяги. Найменша похибка в проектуванні димоходу може призвести до накопичення чадного газу, що становить смертельну загрозу для мешканців. Окрім захисної функції, правильно сконструйований канал забезпечує повне згоряння палива, суттєво підвищуючи коефіцієнт корисної дії агрегату та оптимізуючи витрати енергоносія.

Кожна конфігурація димовідводу повинна суворо відповідати паспортним даним конкретного опалювального приладу, враховуючи температуру вихідних газів та об’єм продуктів горіння. Використання сертифікованих компонентів та дотримання монтажних схем є обов’язковими умовами для введення системи в експлуатацію газовими службами.

Сучасні матеріали для систем димовідведення

Вибір матеріалу для димоходу визначається хімічним складом продуктів згоряння та режимом роботи котла. Сучасні газові агрегати мають високий ККД, що призводить до низької температури газів та інтенсивного випадання конденсату, насиченого агресивними кислотами. Найбільш довговічним рішенням вважається використання неержавіючої сталі марок AISI 304 або 316, яка витримує термічні навантаження та вплив вологи.

Для зовнішнього монтажу застосовуються двостінні сендвіч-труби, де між двома шарами металу розміщено базальтове волокно, що запобігає переохолодженню внутрішнього каналу та покращує тягу. Керамічні системи демонструють найвищий термін служби, проте вимагають зведення окремого фундаменту через велику вагу модулів. Вони ідеально підходять для капітальних будівель, забезпечуючи максимальну пожежну безпеку.

Коаксіальні моделі є оптимальним вибором для турбованих котлів, оскільки об’єднують у собі функції викиду газів та забору свіжого повітря, що дозволяє суттєво економити простір всередині приміщення.

Основні характеристики матеріалів:

• Нержавіюча сталь. Робоча температура до 450–600 градусів, висока корозійна стійкість, термін експлуатації становить 15–25 років.
• Керамічні блоки. Стійкість до агресивного конденсату, вогнетривкість, термін служби складає понад 50 років при правильному догляді.
• Коаксіальні труби. Виготовляються з алюмінію або термостійкого пластику, працюють у низькотемпературних режимах, легко монтуються через стіну.
• Сендвіч-системи. Включають шар базальтової вати товщиною 30–50 мм, що мінімізує утворення конденсату в зимовий період.

Державні будівельні норми та регламенти

Проектування та монтаж систем димовідведення в Україні регулюються нормами ДБН В.2.5-20:2018, які встановлюють жорсткі обмеження щодо розміщення та параметрів каналів. Згідно з правилами, димохід повинен мати вертикальний хід без звужень перерізу по всій довжині. Особлива увага приділяється проходженню труб через перекриття та стіни з горючих матеріалів: у таких місцях обов’язково встановлюються протипожежні розв’язки з негорючих матеріалів, ширина яких має бути не менше 500 мм від стінки труби до конструкції.

Кількість поворотів димохідного каналу не повинна перевищувати трьох, при цьому радіус закруглення коліна має бути не меншим за діаметр самої труби. Сумарна довжина горизонтальних ділянок сполучного патрубка обмежена трьома метрами в новобудовах та шістьма метрами в існуючих будівлях, але за умови нахилу не менше 0.01 у бік приладу. Дотримання цих параметрів гарантує відсутність зворотного руху газів та стабільне розрядження в топці.

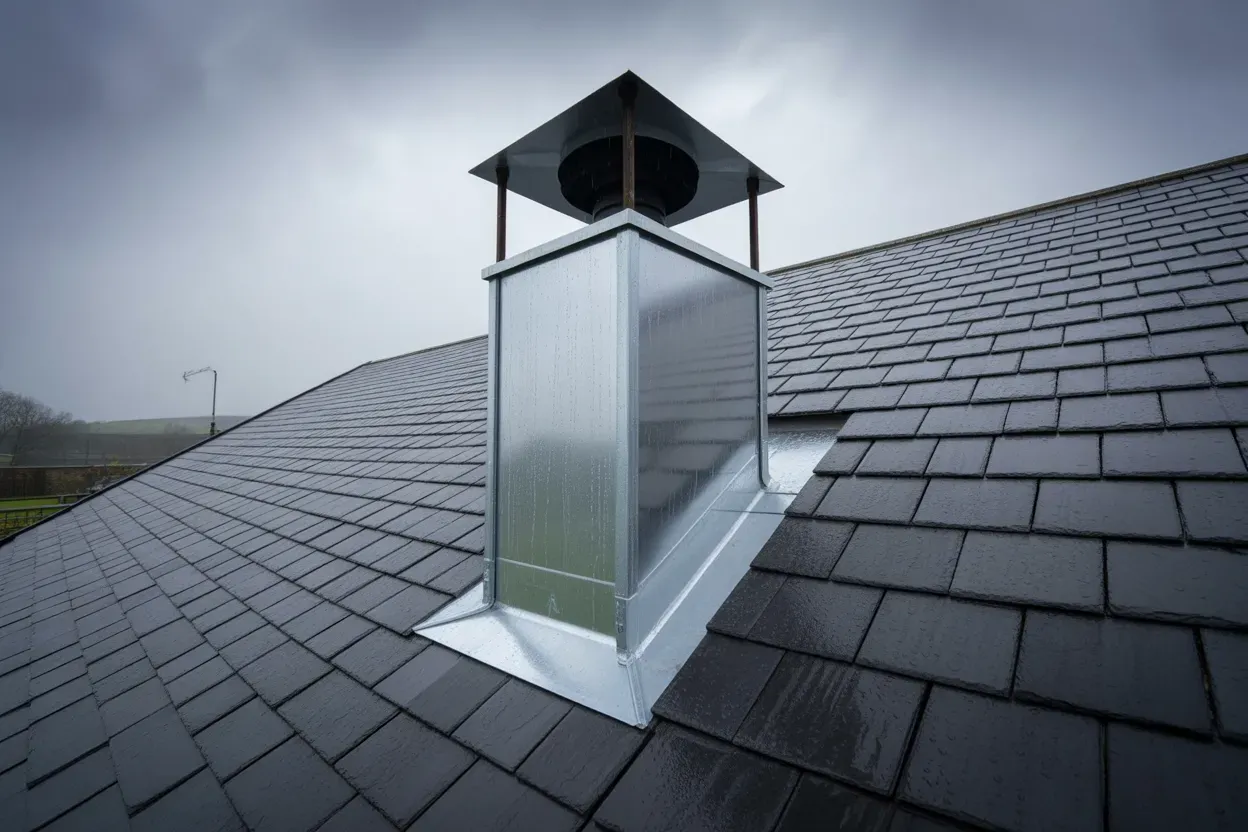

Розрахунок висоти димоходу відносно даху

Ефективність видалення газів залежить від висоти димоходу, яка розраховується відносно коника покрівлі. Якщо труба розташована на відстані до 1.5 метра від коника, вона повинна підніматися над ним мінімум на 0.5 метра. При відстані від 1.5 до 3 метрів верхня частина труби може бути врівень з коником. Якщо ж димохід винесено далі ніж на 3 метри, його висота визначається лінією, проведеною від гребеня вниз під кутом 10 градусів до горизонту.

Явище зони вітрового підпору виникає, коли поблизу будинку розташовані вищі споруди або дерева. У такому разі димохід потрібно виводити вище за ці об’єкти, інакше вітер буде забивати дим назад у трубу. Також важливо уникати встановлення дефлекторів або зонтів на оголовках газових димоходів, оскільки взимку вони обмерзають через низьку температуру пари, що призводить до повної зупинки автоматики котла.

Технологія збору та відведення конденсату

Конденсація вологи — це неминучий процес у роботі сучасних газових котлів, особливо конденсаційного типу, де температура відхідних газів часто опускається нижче точки роси (близько 55 градусів). Волога з’єднується з продуктами згоряння сірки та азоту, утворюючи слабкі розчини кислот. Якщо систему не захистити, ця рідина почне руйнувати стінки димоходу, просочуватися крізь шви та псувати оздоблення стін.

Для вирішення цієї проблеми конструкція повинна обов’язково містити конденсатозбірник, розташований у нижній частині вертикального каналу під трійником. Також під трійником монтується ревізійне вікно з герметичними дверцятами, яке дозволяє проводити регулярне чищення та огляд внутрішньої поверхні труби. Наявність цих елементів є критичною вимогою газових служб під час прийняття об’єкта в експлуатацію.

Злив конденсату в централізовану каналізацію вимагає попередньої підготовки, якщо об’єм стоків перевищує встановлені норми. Через високу кислотність (pH 3.5–4.5) рідина може пошкоджувати чавунні труби або вбивати корисні бактерії в автономних септиках. У таких випадках використовують нейтралізатори — спеціальні ємності з мармуровою крихтою, які підвищують рівень pH до нейтрального перед скиданням у мережу.

Послідовність монтажу вертикальної конструкції

Професійне збирання модульного димоходу проводиться за методом «по конденсату», що є принципово важливим для газового обладнання. При такій схемі кожна наступна верхня секція труби вставляється всередину нижньої. Це гарантує, що волога, яка стікає стінками, потраплятиме безпосередньо в конденсатозбірник, не просочуючись назовні через стики та не зволожуючи теплоізоляційний шар у сендвіч-панелях.

Покроковий алгоритм встановлення:

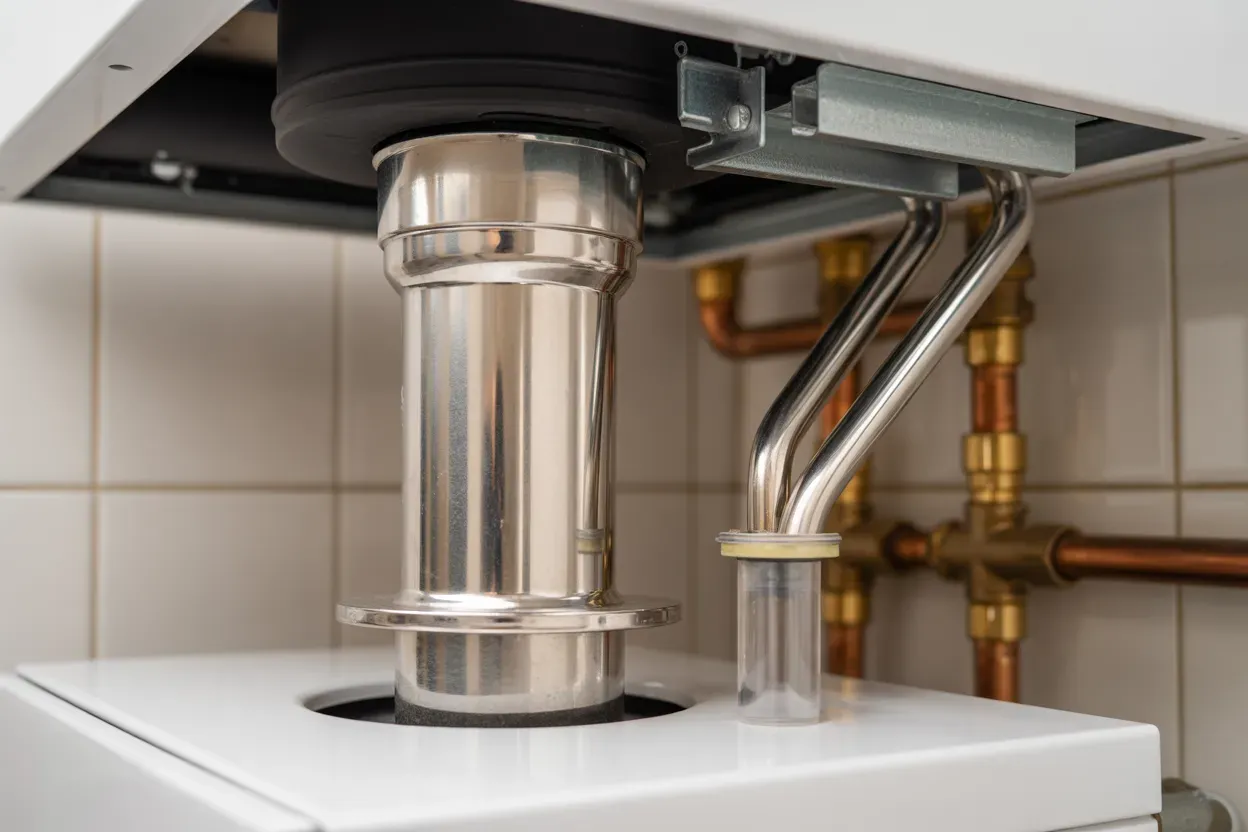

1. Підключення до котла. Починається від вихідного патрубка агрегату з використанням спеціального адаптера та вертикальної ділянки довжиною не менше 0.5 метра.

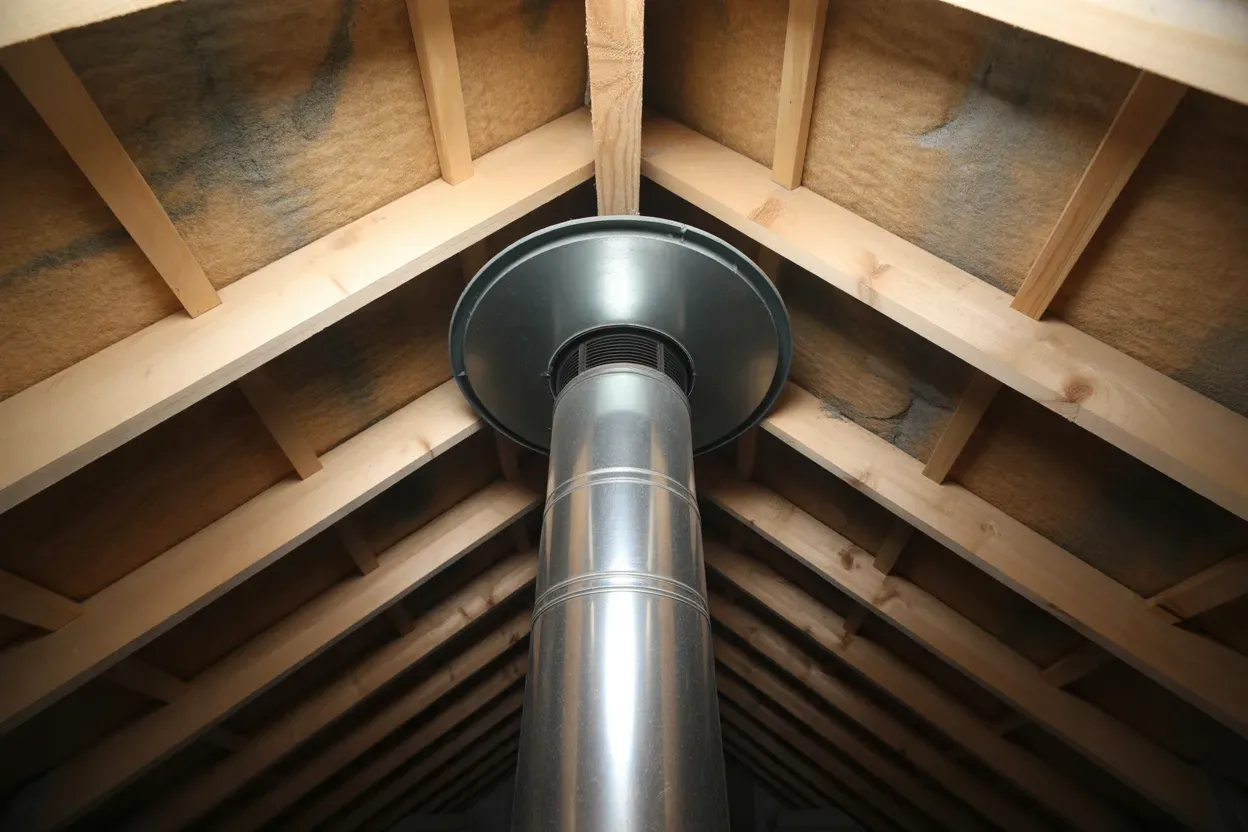

2. Проходження перекриття. У стелі виконується отвір, куди встановлюється прохідна гільза, заповнена негорючою базальтовою ватою для термоізоляції.
3. Фіксація модулів. Секції труби з’єднуються між собою хомутами, а вся конструкція кріпиться до несучої стіни металевими кронштейнами через кожні 1.5–2 метри.
4. Вихід на покрівлю. Використовується спеціальний покрівельний прохід (криза) для забезпечення герметичності стику з даховим покриттям.
5. Завершальний етап. Якщо висота труби над дахом перевищує 1.5 метра, вона додатково фіксується розтяжками до кроквяної системи для стійкості.

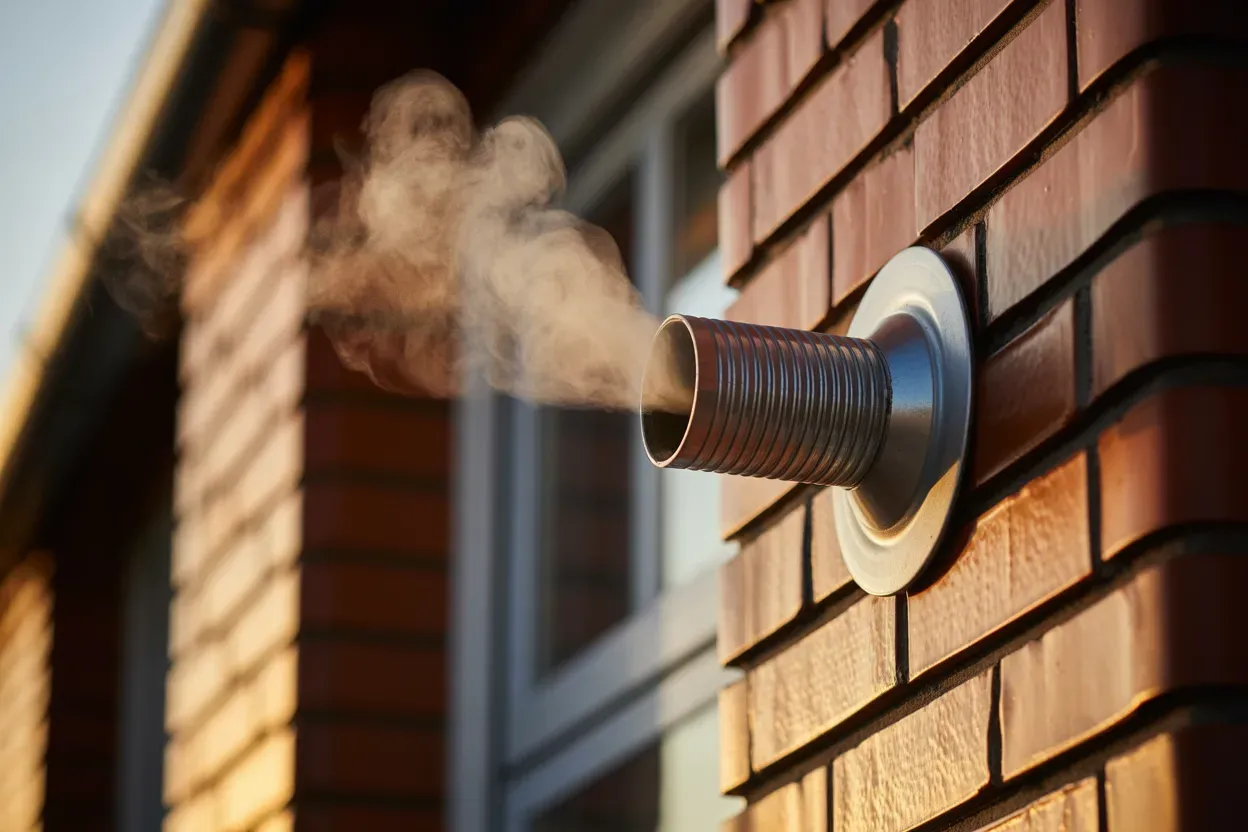

Специфіка горизонтальних коаксіальних виводів

Для котлів із закритою камерою горіння найчастіше застосовується коаксіальний димохід типу «труба в трубі». Внутрішній канал слугує для виведення чадних газів, а зовнішній зазор забезпечує приплив свіжого повітря з вулиці безпосередньо в пальник. Це позбавляє необхідності проектувати складну систему припливної вентиляції в приміщенні котельні, оскільки котел працює ізольовано від внутрішнього середовища будинку.

При встановленні горизонтального виводу необхідно чітко дотримуватися санітарних та протипожежних відстаней до об’єктів на фасаді. Це запобігає повторному засмоктуванню вихлопних газів у житлові приміщення через вікна або вентиляційні отвори.

Нормативні відстані для виводу:

• Від вікон та дверей. Мінімальний зазор по горизонталі та вертикалі повинен становити не менше 0.5 метра.
• Від сусідніх стін. Відстань до паралельної стіни іншої будівлі має бути не менше 2–5 метрів залежно від потужності котла.
• Висота над землею. Отвір димоходу повинен знаходитися на висоті мінімум 2 метри від поверхні ґрунту для безпеки пішоходів.

Важливим нюансом є кут нахилу горизонтальної труби. Для звичайних турбованих котлів трубу нахиляють під кутом 2–3 градуси в бік вулиці, щоб конденсат витікав назовні. Проте для конденсаційних котлів нахил робиться у бік котла, оскільки рідкий конденсат має повертатися в теплообмінник агрегату для подальшого відведення через штатну систему сифона.

Коректність роботи опалювальної системи безпосередньо залежить від синергії між якістю матеріалів, точністю геометричних параметрів та герметичністю з’єднань. Вибір оптимальної конфігурації димоходу завжди визначається специфікою архітектурного об’єкта та технічними характеристиками котла, що в сукупності забезпечує стабільну тягу та відсутність вологи. Лише комплексний підхід до проектування гарантує тривалу експлуатацію обладнання без ризику для здоров’я людей та передчасного виходу техніки з ладу.
