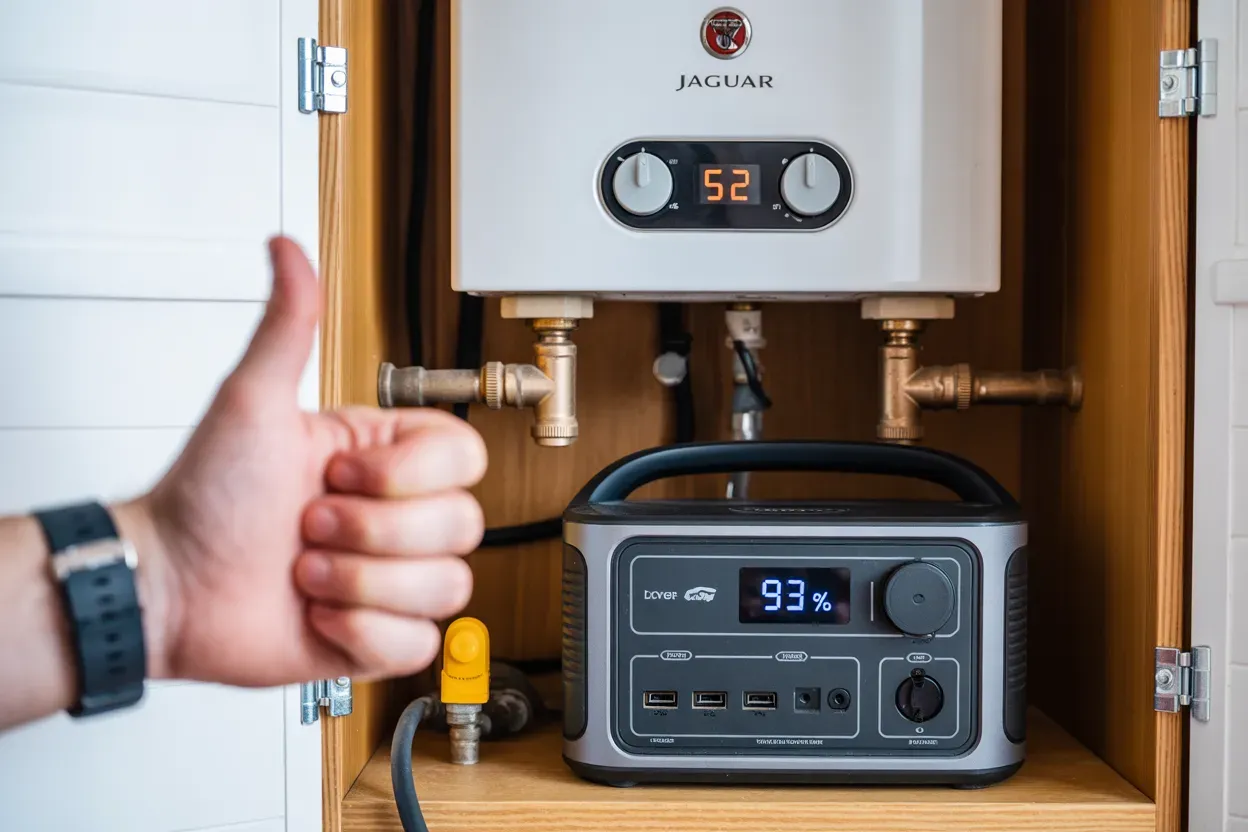

Сучасні системи опалення критично залежать від стабільного електропостачання, адже без енергії зупиняються циркуляційні насоси, вентилятори та електронні плати керування. В умовах частих відключень світла в Україні портативна зарядна станція стає оптимальною альтернативою гучним паливним генераторам та складним стаціонарним системам ДБЖ з громіздкими акумуляторами.
Це компактне рішення дозволяє підтримувати роботу газового або твердопаливного котла в автоматичному режимі, не вимагаючи спеціального приміщення чи відведення вихлопних газів. Завдяки високій щільності енергії сучасних батарей, комбінація портативної електростанції та опалювального обладнання дозволяє зберігати тепло в оселі протягом багатьох годин за відсутності мережевої напруги.
Критерії вибору зарядної станції для опалювального обладнання
Ефективна робота котла залежить не лише від наявності напруги, а й від її якості, тому при виборі станції першочергову увагу слід приділити інвертору. Електроніка сучасних котлів та двигуни насосів надзвичайно чутливі до форми сигналу, тому станція обов’язково повинна видавати чисту синусоїду. Модифікований синус призведе до перегріву обмоток насоса, появи сторонніх звуків та швидкого виходу обладнання з ладу.
Технічні вимоги до обладнання:
- Тип інвертора. Виключно чиста синусоїда для коректної роботи асинхронних двигунів циркуляційних насосів.
- Тип акумулятора. Пріоритет за LiFePO4 (літій-залізо-фосфатними) елементами, що витримують понад 3000 циклів заряду-розряду.
- Вихідна потужність. Номінальний показник від 500 Вт та піковий від 1000 Вт для стабільного проходження пускових струмів.
- Захисні механізми. Наявність інтегрованого захисту від короткого замикання, перенапруги та глибокого розряду батареї.
- Інтерфейси підключення. Наявність стандартних розеток AC 220V з надійним затисканням контактів вилки.
Надійність системи також визначається здатністю станції працювати в режимі наскрізного живлення (pass-through charging), що дозволяє використовувати її як тимчасове джерело безперебійного живлення. При виборі конкретних моделей звертайте увагу на європейські версії пристроїв (EcoFlow, Bluetti) з напругою 230 В та частотою 50 Гц, щоб уникнути проблем із несумісністю американських стандартів 110 В.
Специфіка роботи фазозалежних та фазонезалежних котлів
Основна проблема при живленні котла від зарядної станції полягає в принципі роботи іонізаційного датчика контролю полум’я, який у багатьох моделях потребує чітко визначеного «нуля». Більшість портативних станцій використовують систему з ізольованою нейтраллю (IT-мережа), де обидва контакти в розетці є «фазовими» відносно землі або мають плаваючий потенціал.
Якщо котел є фазозалежним, його датчик не зможе зафіксувати наявність вогню, оскільки струм витоку через полум’я не зможе повернутися на «нуль». У такому разі котел запускається, запалює пальник, але через кілька секунд вимикається та видає помилку розпалювання або відсутності іонізації.
| Бренд котла | Тип залежності | Поведінка при живленні від станції |
|---|---|---|
| Baxi | Фазозалежний | Видає помилку E01, блокує роботу пальника |
| Vaillant | Фазозалежний | Помилка F28 або F29, не бачить полум’я |
| Viessmann | Фазозалежний | Помилка F4 (F04), зупинка після спроби розпалювання |
| Ariston | Змішаний | Старі моделі залежні, нові часто працюють без нуля |
Вирішення проблеми відсутності наскрізного нуля та заземлення
Для відновлення коректної роботи датчика іонізації необхідно штучно створити потенціал «нуля» на одному з контактів виходу зарядної станції. Це досягається шляхом фізичного об’єднання нейтрального провідника станції з загальною шиною заземлення будинку, яка вже має нульовий потенціал. У деяких випадках використовують спеціальні адаптери заземлення, що являють собою вилку з резистором номіналом близько 1 МОм між одним із полюсів та контактом заземлення.
Технічна необхідність вирівнювання потенціалів між корпусом станції та котлом зумовлена фізикою процесу іонізації. Датчик вимірює провідність розпечених газів у камері згоряння, і для замикання цього електричного кола корпус пальника повинен мати спільну точку відліку з джерелом живлення керуючої плати.

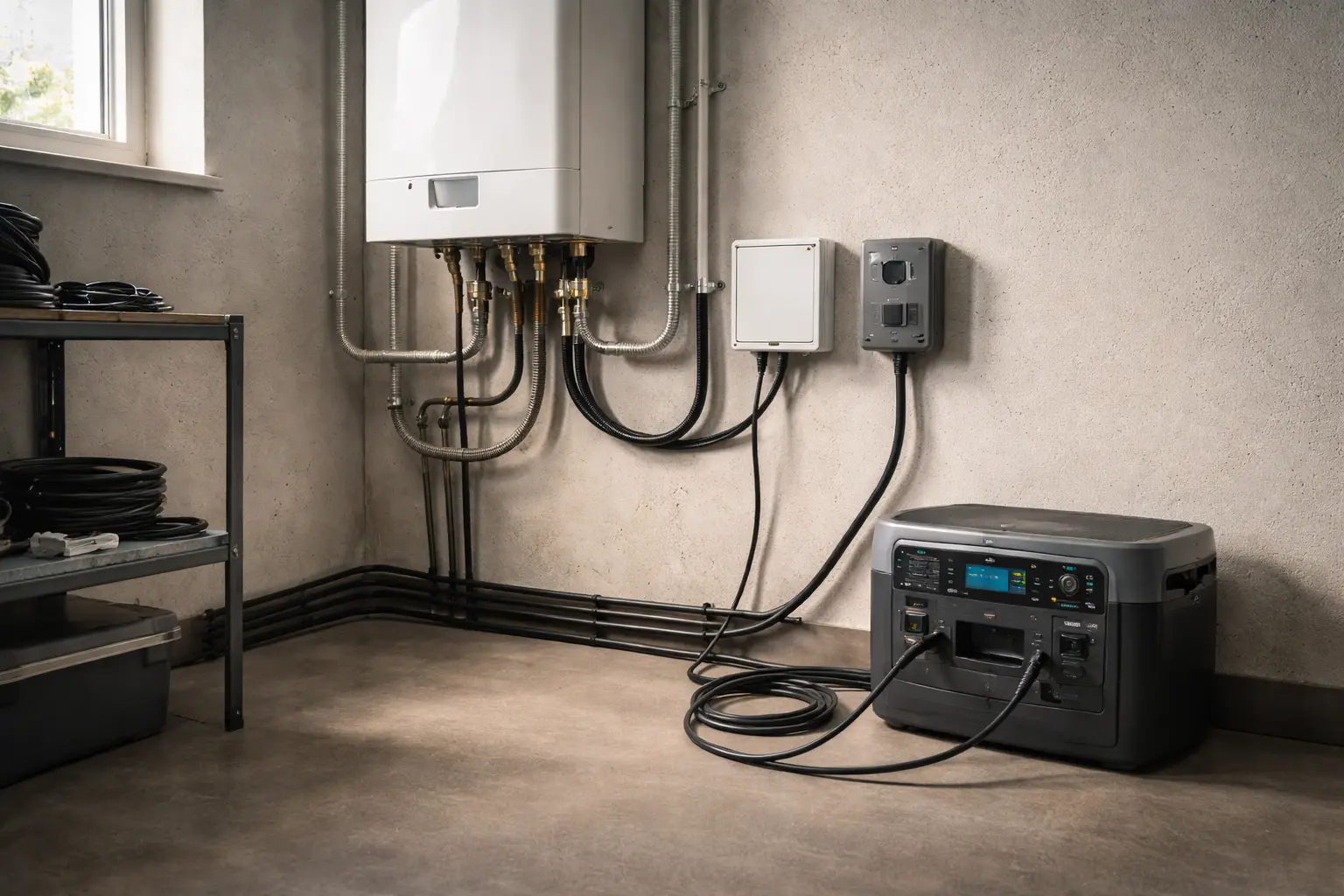

При підключенні станції до розетки будинку контакт заземлення в розетці станції з’єднується з контуром заземлення будівлі. Таким чином корпус котла та один із виводів інвертора отримують спільну «масу». Важливо пам’ятати, що використання будь-яких саморобних перемичок вимагає суворого дотримання полярності: «нуль» станції має з’єднуватися саме з «нулем» або «землею» котла, інакше виникне коротке замикання.

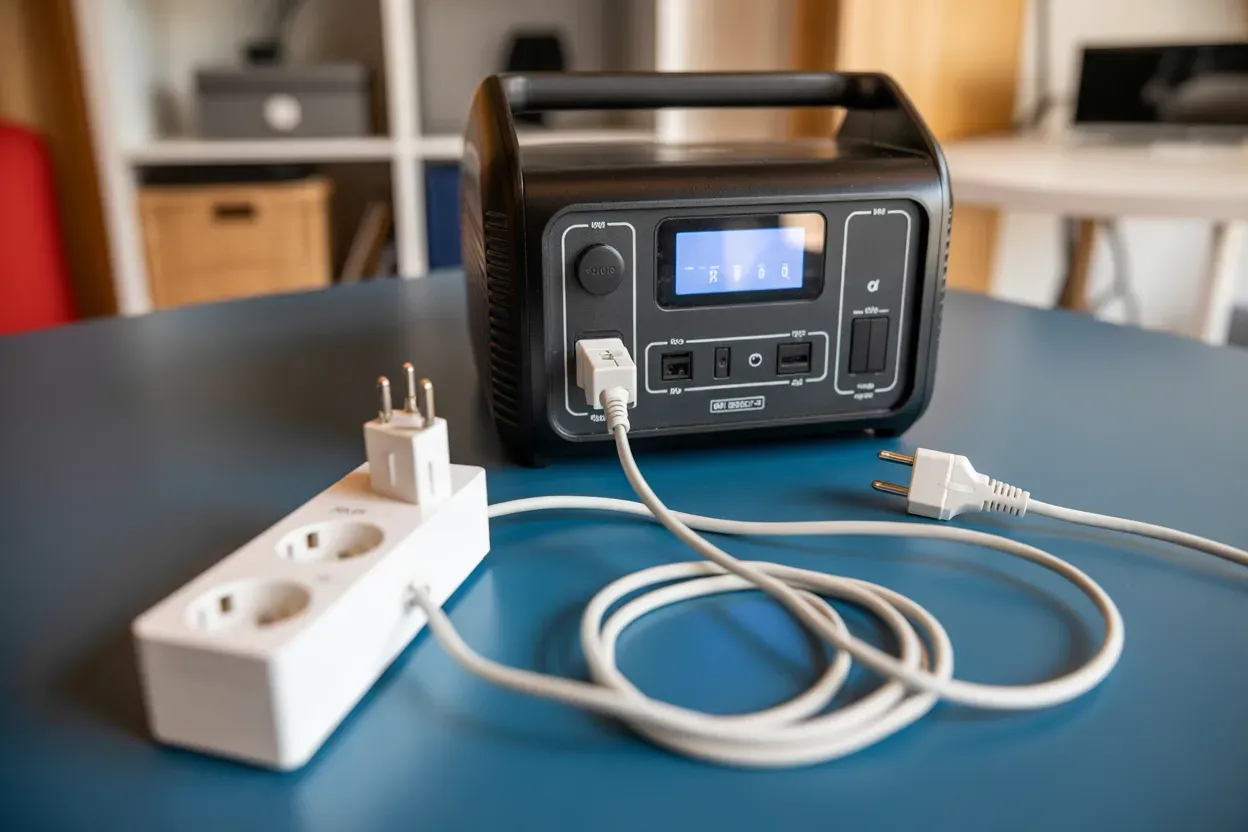

Підключення за допомогою кабелю вилка-вилка
Використання кабелю типу «вилка-вилка» є поширеним, хоча й технічно ризикованим способом запитати домашню мережу, включаючи котел, від зарядної станції. Першим і найважливішим етапом є повне фізичне від’єднання будинку від централізованої мережі шляхом вимкнення вхідного автомата в щитку. Це критично важливо для запобігання зустрічного струму: якщо напруга в мережі з’явиться в момент підключеної станції, інвертор миттєво згорить.
Процес з’єднання починається з підготовки якісного мідного дроту. Один кінець кабелю вставляється в AC-вихід 220V на корпусі зарядної станції, а інший — у найближчу до котла вільну розетку в будинку. Після надійного фіксування вилок у гніздах запускається інвертор станції кнопкою активації змінного струму. На дисплеї пристрою має з’явитися індикація вихідної потужності, а котел повинен увімкнутися та почати самодіагностику.

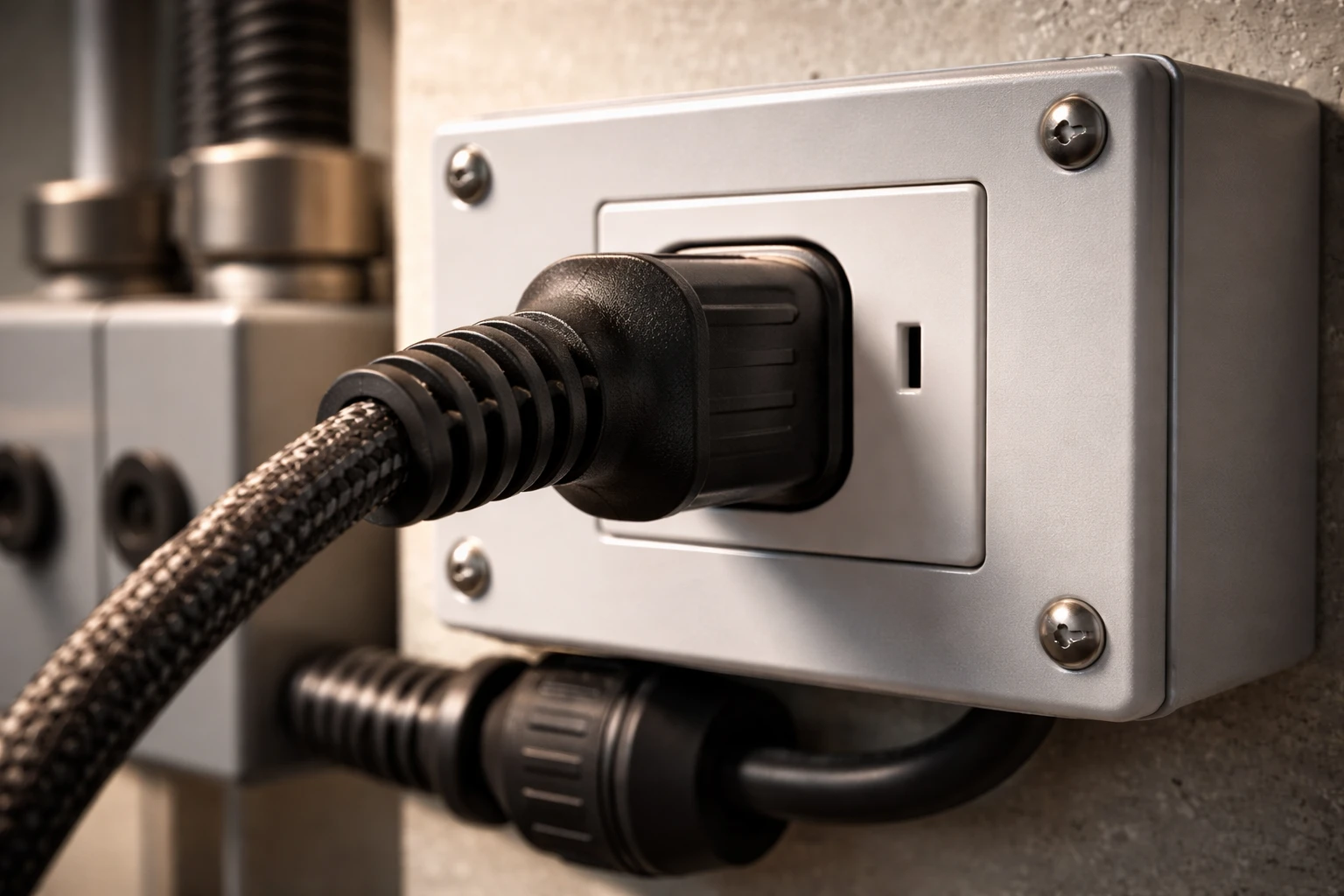

Окрему увагу слід приділити характеристикам провідника, оскільки навіть при малому споживанні котла неякісний кабель може стати причиною пожежі. Рекомендується використовувати мідний дріт перерізом від 1.5 до 2.5 мм² (наприклад, марки ПВС або ШВВП), що гарантує стабільну передачу енергії без нагріву контактів. Завжди контролюйте щільність прилягання штирів вилки до ламелей розетки, щоб уникнути іскріння та підгорання пластику.
Тривалість автономного опалення залежно від ємності батареї
Час роботи системи опалення від зарядної станції залежить від сумарного споживання всіх компонентів: плати керування, вентилятора турбованого котла та циркуляційного насоса. В середньому, сучасний газовий котел у режимі очікування споживає лише 2–5 Вт, але при ввімкненні пальника та насоса цей показник зростає до 80–150 Вт залежно від швидкості обертання вала.
Орієнтовний час автономної роботи при споживанні 100 Вт:
- Станція 512 Вт·год. Забезпечує близько 4–5 годин безперервної роботи з урахуванням втрат інвертора на власні потреби.
- Станція 1024 Вт·год. Дозволяє підтримувати тепло протягом 8–10 годин, що закриває більшість стандартних графіків відключень.
- Станція 2048 Вт·год. Гарантує автономність від 16 до 20 годин, що достатньо для переживання тривалих блекаутів.
- Зовнішні модулі. Підключення додаткових батарей може збільшити цей час до кількох діб.
На реальний час розряду батареї впливає низка факторів, які можна оптимізувати для подовження автономності. Наприклад, модуляція потужності насоса на нижчу швидкість економить заряд, проте може призвести до нерівномірного прогріву радіаторів. Практичний досвід показує, що станція ємністю 1 кВт·год є золотою серединою, оскільки вона забезпечує комфортні 7–10 годин роботи котла.
Параметри вихідної напруги та струму
Якість струму, який генерує інвертор зарядної станції, зазвичай вища, ніж у централізованій мережі під час пікових навантажень. Інвертор стабілізує частоту на рівні 50 Гц та напругу в діапазоні 220–230 В, що є ідеальним для чутливої мікропроцесорної електроніки. Однак перед першим підключенням варто переконатися у відповідності заявлених параметрів реальним показникам пристрою.
Кроки для перевірки напруги перед пуском:
- Увімкнення AC-виходу. Активуйте подачу змінного струму на розетку станції без підключеного навантаження.
- Замір мультиметром. Встановіть прилад у режим вимірювання змінної напруги та перевірте значення в розетці (має бути 220–235 В).
- Контроль частоти. Якщо прилад підтримує функцію частотоміра, переконайтеся, що на дисплеї відображається стабільні 50 Гц.
- Тест під навантаженням. Підключіть до станції лампу розжарювання або інший простий прилад та повторіть заміри напруги.
Використання зовнішнього стабілізатора напруги між станцією та котлом у більшості випадків є зайвим. Сучасні станції мають вбудовані системи захисту, які виконують роль фільтра та стабілізатора. Деякі стабілізатори релейного типу через свою інерційність можуть створювати перешкоди в момент перемикання. Якщо станція видає чисту синусоїду та стабільні 230 В, пряме підключення є безпечнішим варіантом для експлуатації.
