Правильний монтаж пристроїв керування освітленням є фундаментальною основою загальної електробезпеки оселі, оскільки будь-яка помилка в комутації може призвести до короткого замикання або займання. Розуміння принципу розриву саме фазного провідника є критично важливим, адже це гарантує повне знеструмлення світильника та запобігає ураженню електричним струмом під час планової заміни ламп.
Якість контактних з’єднань безпосередньо впливає на термін служби освітлювальних приладів, стабільність роботи мережі та запобігає небажаному мерехтінню чи нагріванню елементів фурнітури в процесі експлуатації.
Інструменти та витратні матеріали для монтажу
Для якісного виконання робіт необхідно заздалегідь підготувати повний набір технічних засобів, що дозволять провести демонтаж старих елементів та встановлення нового механізму без ризику пошкодження жил. Основним інструментом майстра є викрутки зі шліцами PH2 (хрестова) або SL4 (пласка), які відповідають типовим розмірам гвинтів у більшості сучасних підрозетників та клемних колодок.
Також обов’язковою є наявність інструменту для зняття ізоляції, відомого як стрипер, що дозволяє оголити жилу без нанесення насічок на міді, та надійного індикатора напруги — контактного або безконтактного типу — для верифікації стану лінії перед початком маніпуляцій.
Технічне оснащення для роботи:
- Викрутки з ізольованими руків’ями. Спеціалізований інструмент з маркуванням VDE, що забезпечує захист майстра від пробою напругою до 1000 В.
- Мультиметр або фазометр. Пристрої для перевірки цілісності електричних ліній та точного визначення робочої напруги в мережі.
- Електротехнічний ніж з п’яткою. Призначений для безпечного поздовжнього розрізу зовнішньої оболонки кабелю без ризику пошкодження внутрішньої ізоляції жил.
- Клемні колодки. Самозатискні з’єднувачі типу WAGO або гвинтові аналоги, необхідні для нарощування занадто коротких провідників у монтажній коробці.
Підготовка ліній та монтажної зони
Першим і найважливішим кроком є процедура повного знеструмлення об’єкта шляхом вимкнення відповідного автоматичного вимикача у розподільчому щитку. Недостатньо просто вимкнути світло клавішею — необхідно фізично розірвати ланцюг на вході, після чого обов’язково проводиться верифікація відсутності потенціалу на кожній окремій жилі за допомогою тестера безпосередньо в місці проведення робіт.
Тільки переконавшись у нульових показниках приладу, можна переходити до подальших дій, що виключає ризик випадкового замикання через залишкову напругу або помилки у маркуванні автоматів у щитку. Організація робочого простору в зоні підрозетника передбачає ретельне очищення монтажної коробки від залишків штукатурки, шпаклівки та будівельного пилу, які можуть перешкоджати щільному приляганню механізму.
Необхідно перевірити цілісність ізоляції кабелів типу ВВГ або ПВС, що виходять із стіни, та підрізати їх до оптимальної довжини — зазвичай це 10–12 см. Така довжина дозволяє зручно маніпулювати провідниками під час підключення та забезпечує можливість компактного укладання механізму всередину коробки без надмірного тиску на контактну групу.
Кольорове та функціональне маркування жил
Сучасні стандарти ідентифікації провідників, згідно з діючими нормами ПУЕ, дозволяють однозначно визначити призначення кожної жили за кольором її ізоляції. У стандартній трижильній мережі коричнева (або біла) оболонка завжди позначає фазний провідник (L), синя — нульовий робочий провідник (N), а жовто-зелена — захисне заземлення (PE).
Важливо пам’ятати, що через механізм вимикача завжди проходить тільки фазний провід, тоді як нуль та земля зазвичай з’єднуються безпосередньо в розподільчій коробці або проходять транзитом до світильника, не розриваючись контактами пристрою.
Слід чітко розрізняти жилу, що приходить від розподільчого щитка (постійна фаза), та відхідну жилу, яка подає живлення на світильник лише після фізичного замикання контактів пристрою. Використання індикатора напруги при короткочасному ввімкненні живлення дозволяє точно визначити «прихід» навіть у випадках, коли кольори проводів не відповідають стандарту через стару проводку або помилки попереднього монтажу.

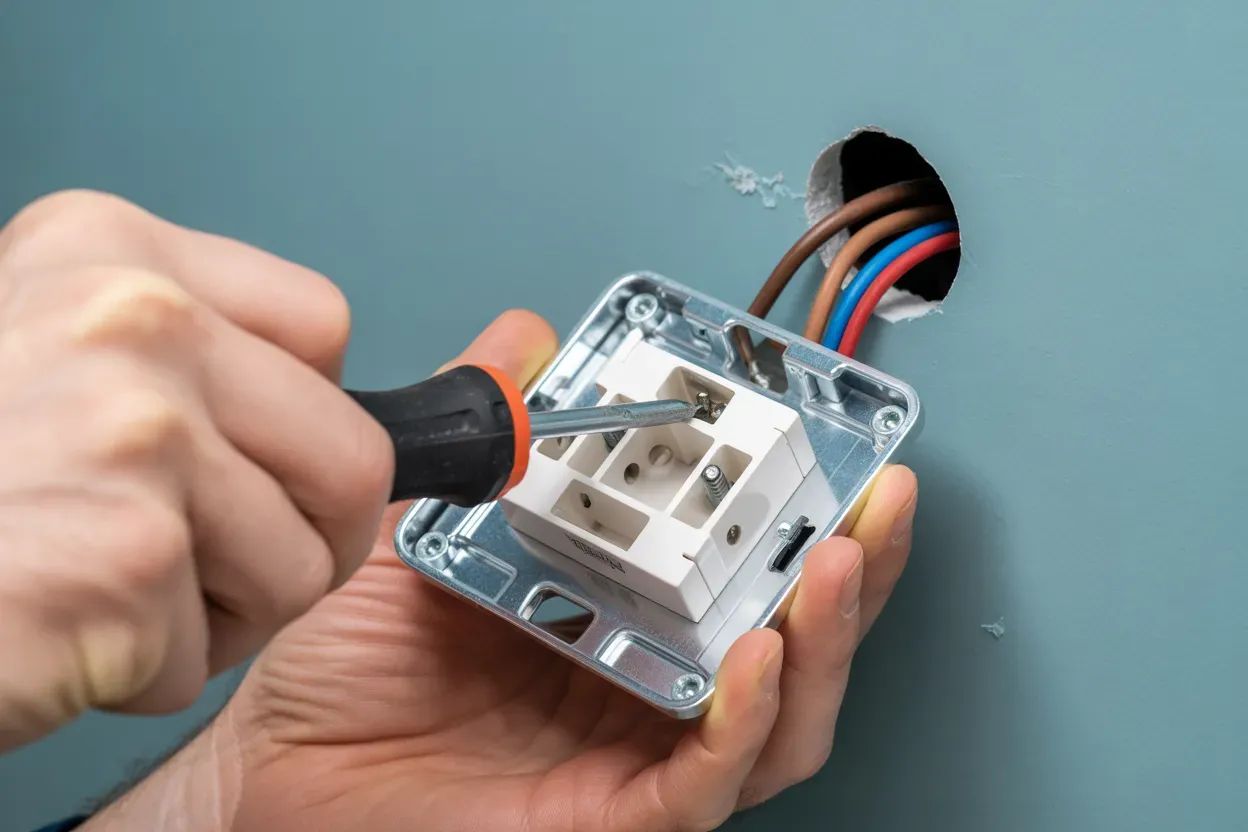

Порядок підключення одноклавішного вимикача
Підключення найпростішого механізму з однією клавішею базується на створенні керованого розриву в одному ланцюзі, де є лише один вхід та один вихід. Процес починається з акуратної зачистки кінців жил на глибину 8–10 мм, при цьому довжина оголеної ділянки суворо залежить від типу затискачів пристрою: для пружинних клем вона має бути точною, щоб мідь не виходила за межі корпусу, а для гвинтових — достатньою для надійного обхвату.
Перед фіксацією слід переконатися, що жила рівна та не має оксидної плівки, яка може погіршити провідність струму. Фіксація вхідної фази здійснюється в клемі, яка на корпусі пристрою позначена літерою «L» або стрілкою, спрямованою всередину механізму. Після цього проводиться приєднання відхідного дроту до клеми, позначеної цифрою «1» або стрілкою, що вказує назовні.
Етапи монтажу механізму:
- Фіксація вхідної фази. Провідник встановлюється в клему «L» для подачі живлення на механізм.
- Приєднання відхідного дроту. Жила, що йде до лампи, фіксується у клемі «1».
- Перевірка надійності. Кожен провідник тестується шляхом легкого натягування для виявлення слабкого затискання.
Критично важливо контролювати, щоб у затискач потрапляла саме мідна жила, а не частина ізоляції, оскільки затискання ізоляційного шару призводить до швидкого нагрівання контактної групи та плавлення корпусу. Особливої уваги потребують моделі з гвинтовими клемами: через пластичність міді такі з’єднання потребують повторної підтяжки гвинтів через певний час експлуатації.
Якщо використовується багатожильний провід (наприклад, ПВС), його кінці обов’язково потрібно опресувати наконечниками або залудити, щоб уникнути розпушування тонких дротів усередині клеми.
Особливості роботи з двоклавішними моделями
Принцип роботи двоклавішного пристрою полягає в керуванні двома незалежними групами освітлення через один спільний вузол подачі живлення. Логіка підключення передбачає наявність одного загального фазного входу, від якого напруга розподіляється на два окремі вихідні контакти при натисканні відповідних клавіш.
Це дозволяє розділяти освітлення великої кімнати на зони або регулювати інтенсивність світла у люстрі, вмикаючи частину ламп окремо від основної групи.
Розподіл контактів двоклавішного вимикача:
| Назва контакту | Призначення провідника | Результат дії |
|---|---|---|
| Загальна клема (L) | Вхідна фаза від розподільчої коробки | Подача живлення на обидва плеча механізму |
| Вихід 1 (L1) | Провід до першої групи ламп (центр) | Активація першого контуру освітлення |
| Вихід 2 (L2) | Провід до другої групи ламп (периферія) | Активація другого контуру освітлення |
Технологія розведення базується на паралельному підключенні навантажень, де нульовий провідник N та захисна земля PE проходять транзитом через підрозетник або з’єднуються в розподільчій коробці безпосередньо зі світильником. На сам вимикач приходить лише одна фаза, яка всередині механізму розгалужується.
Якщо в підрозетнику виявлено чотири жили, де одна є вхідною фазою, а три інші йдуть до світильника, важливо точно визначити призначення кожної, використовуючи мультиметр у режимі прозвонки, щоб уникнути подачі фази на заземлювальний контур люстри.
Правила механічної фіксації та збірки
Техніка встановлення робочої частини пристрою в пластиковий підрозетник вимагає акуратності, щоб не перетиснути прокладені кабелі та не порушити їхню ізоляцію металевими елементами. Вирівнювання механізму проводиться за допомогою малого будівельного рівня, що прикладений до верхньої або бічної грані металевого супорта, для забезпечення ідеально горизонтального положення клавіш відносно лінії підлоги.
Для надійної посадки пристрою використовуються розпірні лапки, які розсуваються при закручуванні бічних гвинтів, або монтажні гвинти, що вкручуються безпосередньо в отвори підрозетника. Останній метод є більш пріоритетним, оскільки він забезпечує жорстку фіксацію та запобігає розхитуванню вимикача при активному щоденному використанні.
Завершальним етапом є встановлення декоративної рамки та самих клавіш, які зазвичай фіксуються за допомогою пластикових защіпок легким натисканням. Після повної збірки необхідно перевірити плавність ходу механізму: клацання має бути чітким, без сторонніх звуків чи заїдань. Тільки після успішної механічної перевірки можна подавати напругу в мережу.
Забезпечення безпечної експлуатації електрофурнітури
Надійність системи керування світлом безпосередньо залежатиме від суворої відповідності між типом кабелю, фактичною потужністю навантаження ламп та якістю затискання контактів. Вибір між традиційним гвинтовим та сучасним безгвинтовим з’єднанням визначає не тільки швидкість монтажу, а й необхідність подальшого обслуговування лінії.
Системне дотримання схеми розриву саме фазного провідника залишається базовим фактором, що гарантує повну безпеку користувача під час щоденного використання та сервісного обслуговування люстр чи світильників протягом багатьох років.
